YHWJ微機智能小電流接地選線

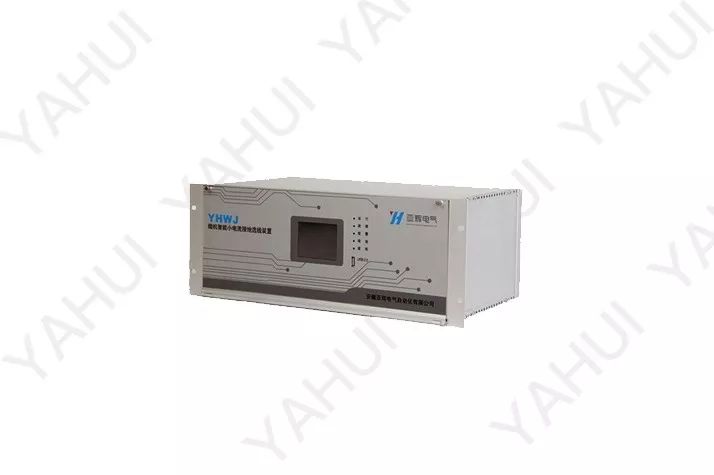

圖：YHWJ微機智能小電流接地選線裝置
產品概述
單相接地是中壓配網中最常見的故障，發生接地后系統雖可繼續帶故障運行，由于非故障相對地電壓升高，若不及時處理可能會發展為非故障相絕緣破壞繼發相間短路的威脅。及時準確地判定接地回路是快速排除單相接地故障的基礎，實現判定接地故障回路的保護裝置通常被稱為小電流接地選線裝置，但早期的選線裝置唱發生誤選和漏選，效果不能令人滿意。
YHWJ小電流接地選線裝置是安徽亞輝電氣自動化有限公司自主研發的新一代變電站自動化系統的配套產品。該產品采用基于暫態零序電流幅值比較的綜合選線理論，通過高速采樣，提取和分析接地發生瞬間暫態零序電流的各次諧波分量，利用特征頻帶的特有性質識別出故障線路。該選線理論需要強大的硬件平臺支持，因此本裝置采用MCU+ARM結構，ARM負責人機和通訊管理，MCU完成選線任務。
功能及特點
- 1.ARM系統，保護和監控相對獨立，更加穩定可靠
- 3.Samsung主流32位微處理器，數據處理和邏輯運算能力強大
- 3.12片16位AD，每周波512點同時采樣
- 4.功能強大的FPGA，控制AD采樣和實現邏輯編程出口
- 5.具有打印功能，可實現就地打印（選配）
- 6.采用嵌入式實時多任務操作系統，對硬件資源進行最有效的管理
- 7.全彩色液晶屏幕顯示，操作簡單、方便，提供中文、英文、俄文切換顯示
- 8.整機無可調節元件，選用高精度、高穩定的工業級器件，保證正常運行高精度，避免因環境改變或長期運行而造成的采樣誤差增大
- 9.功能的模塊化設計，功能的增減和移動可以通過插件的拔插實現，即插即用
- 10.適用范圍廣，適用于中性點不接地/經消弧線圈接地/經大電阻接地系統；適用于架空線/電纜線系統；長短線不限，并聯運行的出線數不限;可區分線路和母線接地
